TỔNG QUÁT

Roughometer 4 là thế hệ tiếp theo của loại máy đo IRI kiểu cầm tay của hãng ARRB, với truyền thống hơn hai mươi năm kinh nghiệm. Máy được thiết kế dạng cầm tay, gọn nhẹ, vận hành đơn giản, dẽ dàng lắp đặt và được dùng để đo độ gồ ghề mặt đường theo tiêu chuẩn về chỉ số gồ ghề quốc tế ( International Roughness Index - IRI) theo tiêu chuẩn World Bank Class 3. Kết quả chỉ số IRI được đo trực tiếp từ đầu đo giao tốc có độ chính xác cao gắn vào trục xe. Máy cũng được thiết kế để loại bỏ các yếu tố ảnh hưởng đến độ chính xác của phép đo như hệ thống treo của xe hoặc trọng lượng của hành khách.

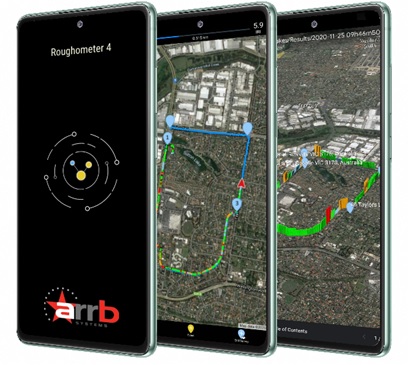

Để đo khoảng cách (lý trình) trong quá trình khảo sát, máy được trang bị cảm biến không dây lấy tín hiệu từ cổng OBD II có trên các xe. Khác với các loại máy đo thông thường, phần máy chính (hiển thị, điều khiển và thu thập, lưu giữa số liệu) là các máy tính bảng hay điện thoại thông minh chạy trên hệ điều hành Android. Phần mềm ứng dụng có thể lấy từ kho ứng dụng Google Play Store và các dữ liệu khảo sát được có thể kết nối sang Google Maps. và cho phép ghi âm giọng nói dưới định dạng MP3 trong quá trình khảo sát. Khả năng lưu dữ liệu phụ thuộc vào cấu hình của máy tính bảng hay điện thoại Android (mỗi một GB có thể lưu 5000 km dữ liệu). Máy được vận hành bằng hai nút điều khiển không dây gắn trên bảng điều khiển hoặc vô lăng của xe.

TÍNH NĂNG VÀ TIỆN ÍCH

Kết quả thu được chính xác và có khả năng lập lại mà không phụ thuộc vào các loại xe, hệ thống giảm sóc hay số lượng người trên xe.

Vận hành bằng hai nút điều khiển không dây

Trang bị bộ phát không dây để đo khoảng cách, tín hiệu được lấy từ cổng OBD II có trên các xe. Với các xe đời cũ không có cổng OBD thì khách hàng có thể mua thêm hệ thống đo khoảng cách chính xác cao với dụng cụ đo Distance Measurement Instrument (DMI) được gắn ở bánh xe.

Hệ thống định vị toàn cầu GPS được tích hợp sẵn có sẵn máy tính bảng hay điện thoại Android

Hệ thống đầu đo gia tốc được gắn trên trục xe được dùng để xác định bên dạng và độ gồ ghề của mặt đường

Kết quả đầu ra được trình bầy theo đơn vị IRI , Bump Integrator hoặc NAASRA

Hỗ trợ các dự án và các tuyến khảo sát được xác định trước ở định dạng KML

Báo cáo khảo sát có thể được lưu giữ với các định dạng KML và .CSV (kết nối dễ dàng và tương thích với các phần mềm quản lý đường quốc gia)

SƠ ĐỒ LẮP ĐẶT :

a - Bộ điều khiển và hiển thị cầm tay ( máy tính bảng hay điện thoại thông minh chạy hệ điều hành Adroid)

b - Nguồn điện cung cấp ( 12V lấy từ chỗ cắm tẩu thuốc lá trên xe ô tô

c- Đầu đo khoảng cách (lấy tín hiệu từ cổng OBD II trên xe ô tô)

d - Module giao diện (nối các đầu đo)

e - Đầu đo gia tốc lắp trên trục xe

f - Nút bấm điều khiển không dây

Hình ảnh các hạng mục

                                      (a)                                        (c)                                                   (b, d e, f)

-  Máy tính bảng hay điện thoại thông minh chạy hệ điều hành Adroid (khách hàng tự trang bị)

- 12V USB charger (Cắm vào chỗ châm tẩu thuốc trên ô tô )

- Module đo khoảng cách bluetooth (OBD Link)

- Mô-đun giao diện nối các đầu đo

- Mô-đun quán tính (đầu đo gia tốc) và giá đỡ (gắn vào trục xe)

- 2 công tắc không dây

- Và các phụ kiện khác như Phần mềm xử lý số liệu download ứng dụng Roughometer 4 trên Google Play Store,  Sách hướng dẫn sử dụng
