Máy kiểm tra, đánh giá biên dạng lỗ khoan (SHAPE)
Model : Máy kiểm tra, đánh giá biên dạng lỗ khoan (SHAPE)

Hãng sản xuất : : Pile Dynamics, Inc. (PDI) - Mỹ

Ứng dụng :

- Đo, ghi và đánh giá biên dạng thực tế của lỗ khoan

Các thông số kỹ thuật của máy SHAPE :

1- Máy chính SHAPE :

Cho phép gá lắp nhanh với thanh Kelly hoặc có thể dùng hệ thống tời (lựa chọn thêm) để thả phần máy chính xuống lỗ khoan

Bộ gá tiêu chuẩn cho thanh Kelly với kích thước 101.6mm (4 inch) hoặc 152.4mm (6 inch) hoặc 203.1mm (8 inch).

Cấu hình có thể lựa chọn với 4 hoặc 8 đầu dò siêu âm để có thể quét toàn bộ biên dạng lỗ khoan được đổ đầy nước theo chiều thẳng

4 kênh hay 8 kênh ( tương ứng với 4 hay 8 đầu dò siêu âm) quét đồng thời biên dạng lỗ khoan với tốc độ lấy mẫu khoảng 1ft /s

Cài đặt sẵn chương trình để thu thập số liệu và tính toán biên dạng cọc và bán kính lỗ khoan, thể tích và độ thẳng

Tốc độ thu thập số liệu khoảng 1 scan/s

Cài đặt sẵn 2 đầu đo áp suất để tính toán chiều sâu. Nếu áp suất tuyến tính với độ sâu, thí chỉ cần 1 đầu đo áp suất. Nếu áp suất không tuyến tính với độ sâu ( do nước không sạch và có nhiều huyền phù) thì 2 đầu đo áp suất ( đặt cách nhau với khoảng cách cố định) sẽ tính toán độ sâu 1 cách chính

Máy chính được thiết kế có thể làm việc an toàn với độ sâu đến 150m cột nước. Hãng SX thiết kế đặc biệt đảm bảo nước không thể xâm nhập vào bên trong máy trong quá trình làm việc

Trong quá trình kiểm tra, các số liệu tự động được lưu trữ trong ổ cứng trong

Dung lượng ổ cứng : 30GB hoặc lớn hơn. Cài đặt sẵn cổng Ethernet để kết nối với máy tính bảng SHAPE

Máy chính SHAPE có thể được cấu hình qua máy tính bảng SHAPE  hoặc laptop ( có cài đặt phần mềm SHAPE)

Máy chính SHAPE  được thiết kế cứng vững, có khả năng chịu lực lên đến 80,000 Pao lực (36 tấn lực) từ thanh Kelly. Trong mọi trường hợp, máy chính vẫn an toàn kể cả khi nó đã chạm đáy lỗ khoan mà thanh Kelly vẫn tiếp tục ấn xuống

Kích thước: 558 x 457 mm

Khối lượng : 31.75 kg

Vật liệu : Thép không rỉ và hợp kim nhôm

Nhiệt độ làm việc : -20 to +550 C



2- Máy tính bảng SHAPE :

Hiển thị trên màn hình cảm ứng LCD, 26.4cm (10.4 inch), độ phân giải 1024 x 768. Có khả năng đọc trong mọi điều kiện ánh sáng

Cổng video đầu ra: HDMI và VGA

Nguồn điện cung cấp : pin 12V bên trong với 4h làm việc liên tục hoặc dùng điện lưới 100-240VAC qua bộ chuyển đổi AC Adaptor

Thời gian nạp : tối đa 6h

Chạy trên hệ điều hàng Microsoft Windows 7 hoặc cao hơn

Ổ cứng SSD, dung lượng 60GB hoặc lớn hơn. Cài đặt sẵn cổng Ethernet và 4 cổngUSB

Số liệu đo được lưu trữ trong phần máy chính sau đó được truyền qua máy tính bảng SHAPE qua cáp Ethernet

Máy tính bảng SHAPE có thể kết nối với internet tốc độ cao và được điều khiển từ xa

Đơn vị đo : hệ SI hoặc hệ Mét

Cung cấp kèm theo phần mềm SHAPE để làm báo cáo, trình diễn biên dạng lỗ khoan dưới dạng 2D (tiêu chuẩn) hay dưới dạng 360˚, 3D (lựa chọn thêm)

Nhiệt độ làm việc: 0 đến 400 C

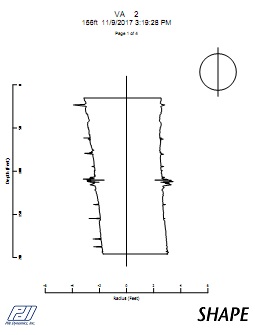

3- Ví dụ kết quả thu được từ máy SHAPE :

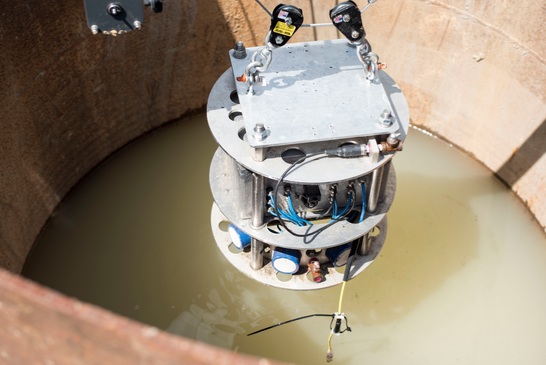

Máy SHAPE với thanh Kelly                                                Máy SHAPE với hệ thống tời
