Máy kiểm tra, đánh giá biên dạng lỗ khoan (SHAPE)
Model : Máy kiểm tra, đánh giá biên dạng lỗ khoan (SHAPE)

Hãng sản xuất : : Pile Dynamics, Inc. (PDI) - Mỹ

Ứng dụng :

- Đo, ghi và đánh giá biên dạng thực tế của lỗ khoan

Các thông số kỹ thuật của máy SHAPE :

1- Khối đầu đo và thu thập số liệu (SHAPE Body) :


- Cho phép gá lắp nhanh với thanh Kelly hoặc có thể dùng hệ thống tời (lựa chọn thêm) để thả SHAPE Body xuống lỗ khoan

- Bộ gá tiêu chuẩn cho thanh Kelly với kích thước 101.6mm (4 inch) hoặc 152.4mm (6 inch) hoặc 203.1mm (8 inch).

- Cấu hình có 8 kênh ( tương ứng với 8 cặp đầu dò siêu âm bố trí theo 8 hướng) quét đồng thời biên dạng lỗ khoan với tốc độ lấy mẫu khoảng 1ft /s

- Cài đặt sẵn chương trình để thu thập số liệu và tính toán biên dạng cọc và bán kính lỗ khoan, thể tích và độ thẳng

- Tốc độ thu thập số liệu khoảng 1 scan/s

- Cài đặt sẵn 2 đầu đo siêu âm được đặt cách nhau với khoảng cách cố định để xác định vận tốc truyền sóng khi dung dịch trong lỗ khoan có lẫn nhiều bùn và tạp chất. Đảm bảo chính theo suốt chiều sâu của hố khoan trong các điều kiện kiểm tra thực tế tại hiện trường khi tỷ trọng của dung dịch thay đổi theo độ sâu

- Đo chiều sâu bằng đầu đo áp suất điện tử. Có 2 đầu đo áp suất được đặt cách nhau với khoảng cách cố định. Nếu kết quả đo độ sâu của 2 đầu đo áp suất không tuyến tính (do nước trong lỗ khoan không sạch và có nhiều huyền phù) thì máy sẽ tự động điều chỉnh để tính toán chính xác chiều sâu

- Được thiết kế có thể làm việc an toàn với độ sâu đến 150m cột nước. Hãng SX thiết kế đặc biệt đảm bảo nước không thể xâm nhập vào bên trong máy trong quá trình làm việc

- Trong quá trình kiểm tra, các số liệu tự động được lưu trữ trong ổ cứng trong

- Dung lượng ổ cứng : 30GB hoặc lớn hơn. Cài đặt sẵn cổng Ethernet để kết nối với máy tính bảng SHAPE

- SHAPE Body có thể được cấu hình qua máy tính bảng SHAPE  hoặc laptop ( có cài đặt phần mềm SHAPE)

- SHAPE Body  được thiết kế cứng vững, có khả năng chịu lực lên đến 80,000 Pao lực (36 tấn lực) từ thanh Kelly. Trong mọi trường hợp, máy chính vẫn an toàn kể cả khi nó đã chạm đáy lỗ khoan mà thanh Kelly vẫn tiếp tục ấn xuống

- Kích thước: 558 x 457 mm

- Khối lượng : 31.75 kg

- Vật liệu : Thép không rỉ và hợp kim nhôm

- Nhiệt độ làm việc : -20 to +550 C



2- Máy tính bảng SHAPE (SHAPE Tablet) :


- Hiển thị trên màn hình cảm ứng LCD, 26.4cm (10.4 inch), độ phân giải 1024 x 768. Có khả năng đọc trong mọi điều kiện ánh sáng

- Cổng video đầu ra: HDMI và VGA

- Nguồn điện cung cấp : pin 12V bên trong với 4h làm việc liên tục

- Thời gian nạp : tối đa 6h

- Chạy trên hệ điều hàng Microsoft Windows 10

- Ổ cứng SSD, dung lượng 60GB hoặc lớn hơn. Cài đặt sẵn cổng Ethernet và 4 cổngUSB

- Số liệu đo được lưu trữ trong SHAPE Body sau đó được truyền tới SHAPE Tablet qua cáp Ethernet hay Wifi

 - SHAPE Table có thể kết nối với internet tốc độ cao và được điều khiển từ xa

- Đơn vị đo : hệ SI hoặc hệ Mét

- Cung cấp kèm theo phần mềm chuyên dụng SHAPE để làm báo cáo, trình diễn biên dạng lỗ khoan dưới dạng 2D, 3D hay 360˚ view

- Nhiệt độ làm việc: 0 đến 400 C



3-Sơ đồ bố trí

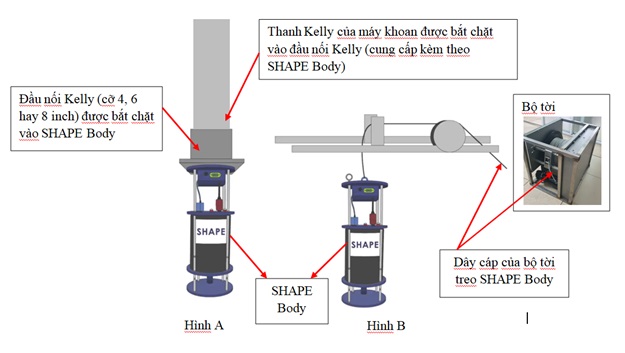

Dùng với thanh Kelly (hình A) và dùng với bộ tời (hình B)



Máy SHAPE với thanh Kelly



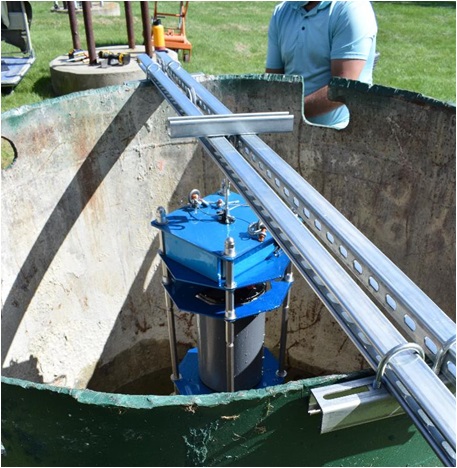

   Máy SHAPE với hệ thống tời (chọn thêm mua của hãng PDI hay tự chế tạo trong nước)

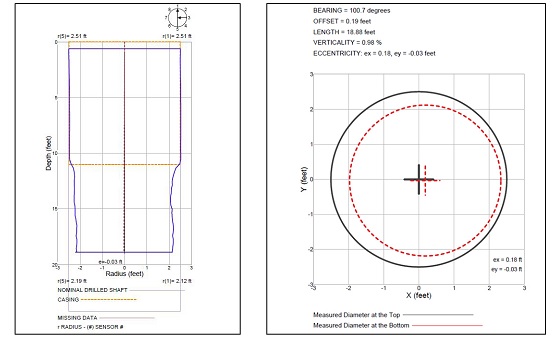

4- Ví dụ kết quả thu được từ máy SHAPE :
